產品概述

偉良WL-g精密白水過濾篩的設計是為了節省動力、水、纖維、化學品、廢水處理等方面的開支。此外還可以避免由于停機所引起的后果及保持噴嘴不堵塞。整體具有不堵塞設計、節省熱能、高質量產出等優點。

具體用途

1. 用于紙機白水回收或紙廠綜合廢水處理

2. 用于氣浮池或沉淀池前的廢水預處理

3. 用于經氣浮池或沉淀池處理后的廢水的再處理

4. 用于真空泵循環水的過濾

5. 用于工廠的原水處理

工作原理

WL-g白水篩用于固液分離。它利用高流速、細篩網離心篩選來去除粒徑大于篩網孔徑的懸浮粒子，不受顆粒密度的影響。

進入單臺機的水頭為3.048米。進水經過中心進水管到達水平布水管，再通過噴嘴以切線方向噴到旋轉篩網內表面上，形成一系列重疊的液膜。旋轉篩網產生的低離心力足夠使白水以高流速通過篩網而截流纖維。截流的濃縮物沿篩網內壁滑落。篩網連續旋轉所產生的離心力，高進水壓力，旋轉篩網外部沿一定角度的沖洗噴淋都能協助濃縮物滑落。旋轉篩網外部沿一定角度的噴淋每秒沖洗數次，除協助濃縮物滑落外，還作為高壓反沖洗水清潔每個篩孔。WL-g白水篩處理后的白水可代替清水作為反沖洗水。

篩網的轉速與進水噴嘴噴淋速度相結合，可使WL-g白水篩截流一些粒徑小于篩網孔徑的粒子。雖然WL-g白水篩并不專門用于去除細小纖維和填料，但是對于它們還是有一定的去除率，因此處理過的白水用于噴淋水時不會阻塞噴嘴。

結構設計

通常WL-g白水篩結構材料是316或304不銹鋼，內部都為不銹鋼。WL-g白水篩的篩網目數范圍為100-325。具體目數取決于白水中纖維長度和對回用白水的要求。通常篩網由不銹鋼制成，但也可以選擇合成纖維材質的。

分流

WL-g白水篩有兩個出口，一個用于排放過濾后的白水，一個排放截留的纖維，或稱濃縮液、提取液。分流比定義為過濾后的白水量和濃縮液的比值。例如，90/10表示進入WL-g白水篩的一定量的白水中，90%的白水通過了篩網，另外10%為濃縮液。

分流比隨白水中懸浮固體的種類和數量及篩網目數的選取而變化。低纖維濃度（50-300ppm）時截留率為90/10 – 95/5。如果纖維濃度增加，濃縮液的比例增加。大的網孔產生更少的濃縮液，濃縮液可以送到白水篩的排料口排出。

特性分析

造紙廠白水過濾的特性主要表現在以下兩個方面：

A.纖維性雜質較多

纖維性雜質在過濾初期具有很強穿透能力，這是由于纖維長寬比很大，在流動中取向后端截面尺寸非常??；在過濾后期又具有很強的堵塞和纏繞能力。一般常用的過濾器很難同時進行有效的過濾和有效的反沖洗。例如目前水過濾中常用的篩網過濾器在過濾造紙白水時過濾初期過濾效率很低，過濾后期又很難反沖洗干凈而砂濾器雖然過濾效果好，但反沖洗幾乎很難有效進行。

B.粘性顆粒雜質多

造紙工藝中使用大量礦物類和有機類助劑，這些助劑共同作用形成粘性顆粒雜質。該類雜質雖然比較容易過濾，但反沖洗很難有效。

產品特點

1. 提供高質量的白水；

2. 單臺機處理能力高達15.14 m3/每分鐘；

3. 去除固體顆粒效率高；

4. 不受正常處理水量波動的影響，對平常的生產工藝波動不敏感；

5. 封閉水系統的好處：節省熱能,減少纖維損失,降低排出物處理的費用,由于溫度的提高而引起的產量增加；

6. 低維護。

選擇我們

白水白白流走怎么辦？

一個造紙廠每天從地溝排走價值30000人民幣的白水是非常常見的事情。這些損失主要是加熱水所需要的能量。例如，對一個6350mm幅寬的紙機，噴淋水通常為0.596m3/min.m。以24小時為單位計算，每天需要的噴淋水為5677.5m3.而將這些水加熱到37.8℃每年需要消耗約六百萬人民幣。除此之外，處理清水、廢水及纖維損失方面的費用每年不少于幾十萬人民幣。更不用說潛在的產量提高后所增加的費用。

解決方案

所有這些問題顯而易見的解決方法就是白水回用，但這卻是一些工廠管理者遲遲未處理的白水，使回用白水作為噴淋水時不阻塞噴嘴。要知道對于阻塞了噴嘴的處理費時費力，并且還會導致停機。離心過濾篩為這個問題提供了好的解決方案。美國、加拿大和歐洲的大型紙廠使用離心過濾篩后，取得了意想不到的效果。

舉一個典型的例子，采用離心過濾篩能回用1.703m3/min32℃的白水。僅回收的熱能一項就相當于每年節省15800桶石油。以每桶156人民幣計算，每年節省的燃料費用為246萬人民幣。顯然，當燃料提價時，潛在節能效果會更加引人注意。離心過濾篩還能回收纖維。在上面的例子中，每天可回收纖維2.1噸，若每噸纖維售價14000人民幣，一年可節省511萬人民幣。

經離心過濾篩處理過的白水可用于網部和毛布噴淋水，真空泵密封和白水回收機（通常指多盤白水回收機）噴淋水及通常的沖洗用水。
離心過濾篩能提供比現有的白水回收系統更有保障的服務，其優勢為：在“清濾液水腿水”到達紙機前先將其過濾，并能有效防止存在于多盤白水回收機的多種干擾。更重要的是，以白水代替清水作為沖網噴水，這使紙機操作溫度提高了10℃。溫度的提高可改善濾水和干燥效果，紙機車速和產量由此而增加。白水回用后，紙廠廢水明顯減少，有些廠的廢水甚至大大降低。

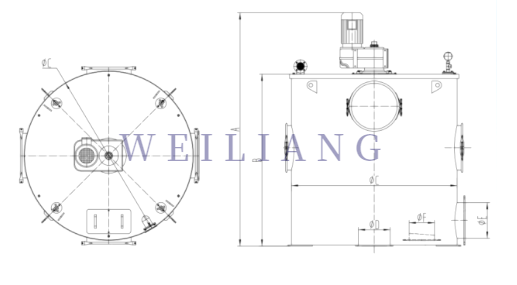

技術參數
